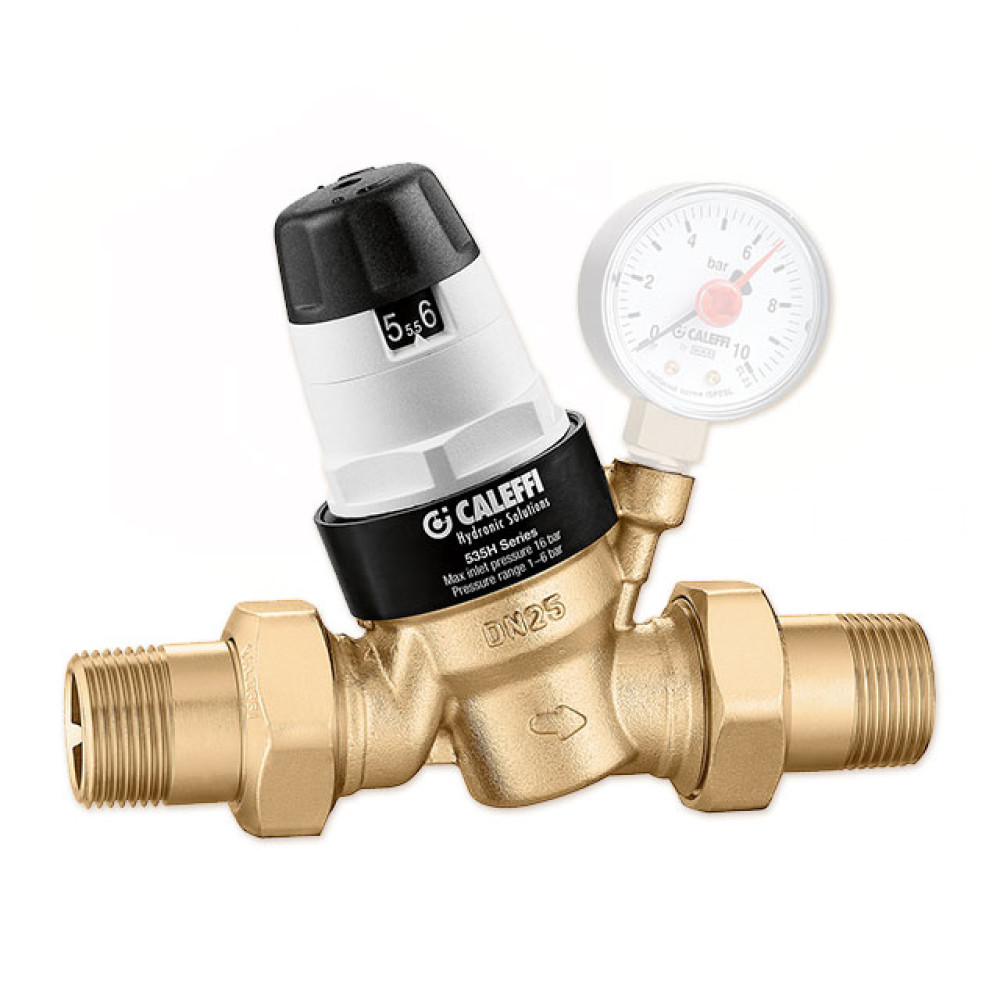

Редуктор тиску НАР 3/4" Caleffi 535050H

Редуктор Caleffi 3/4" - редукційний клапан тиску для холодної і гарячої води з моноблочним змінним картриджем і індикатором попередньої регуляції. У даній моделі редуктора є в комплекті накидні гайки, а також є можливість підключити манометр.

Редуктор Калеффі 535050h знижує і стабілізує тиск на вході міської мережі, яке зазвичай виявляється занадто високим і змінюється для правильного використання на побутових системах.

Дані редуктори тиску Caleffi оснащені компенсованим сідлом. Це означає, що значення тиску настройки на виході залишається постійним незалежно від змін значення тиску на вході.

Даний редуктор сертифікований відповідно до стандарту EN 1567 для роботи при температурах води, що подається до 80°C.

Для редуктора серії 5350..H передбачена попередня настройка. Редукційний клапан тиску може бути встановлений на потрібне значення тиску перед його установкою за допомогою регулювальної ручки з індикатором налаштування тиску. Після установки тиск в системі буде автоматично налаштовуватися на задане значення.

Принцип роботи:
Редукційний клапан тиску засновує свою роботу на рівновазі двох протилежних сил: штовхання пружини в напрямку відкриття затвора і штовхання мембрани в напрямку закриття затвора.

Редукційний клапан тиску можна встановлювати на вертикальну або на горизонтальну трубу. Однак його не можна встановлювати в перевернутому вигляді.

Переваги редуктора тиску Caleffi 535050h:
1. Попереднє налаштування
Редукційні клапани тиску 5350 оснащені регулятором і індикатором налаштування тиску, який видно з обох сторін. Цей індикатор тиску працює за принципом поетапного збільшення, тому тиск може регулюватися безперервно зі значеннями, що відображаються з кроком 0,5 бар. Таким чином, тиск в системі можна заздалегідь встановити на потрібне значення, навіть перед установкою редукційного клапана тиску.
2. Компенсаційне сідло
Редукційні клапани тиску Caleffi забезпечені компенсаційними сідлами. Це означає, що задане значення тиску залишається постійним незалежно від змін значення тиску на вході.
3. Низький гідравлічний опір
Внутрішня гідродинамічна структура редукційного клапана тиску дозволяє домогтися дуже низького гідравлічного опору, навіть якщо відкрито велику кількість точок водорозбору.
4. Робочий тиск
Зона, яка піддається впливу тиску на вході, сконструйована таким чином, що може працювати навіть при високому тиску. Антиекструзійні кільця з ПТФЕ на компенсуючому Поршні забезпечують безперервне використання клапана при тиску на вході до 16 атм.
5. Шток з нержавіючої сталі
Шток з нержавіючої сталі дозволяє звести до мінімуму типові проблеми, пов'язані з використанням жорсткої і агресивної води.
6. Неслипающиеся матеріали.
Центральний супорт, що містить рухомі деталі, виготовлений з пластмасового матеріалу з низьким коефіцієнтом прилипання. Дане рішення зводить до мінімуму можливість утворення відкладень накипу, основної причини можливих поломок.
7. Знімний автономний картридж
Картридж, що містить мембрану, сітчастий фільтр, сідло, затвор і компенсаційний поршень, являє собою попередньо зібраний автономний блок з кришкою і може бути видалений з метою полегшення процедур ревізії і технічного обслуговування. Спеціальна конструкція регулюючого елемента не вимагає ніякої модифікації заданого значення тиску, яке можна залишити, як є.
8. Контурна мембрана
Мембрана спроектована з особливою формою, щоб забезпечити більш точне регулювання тиску відповідно до нижчестоящим коливання тиску. Ця функція також продовжує термін служби клапана, оскільки діафрагма більш стійкий до раптових коливань тиску і нормального зносу.
9. Сертифікація.
Редукційні клапани тиску серії 5350..Н сертифіковані відповідно до стандарту EN 1567 для роботи при температурах води, що подається до 80°C.
10. Компактні розміри і можливість підключення манометр

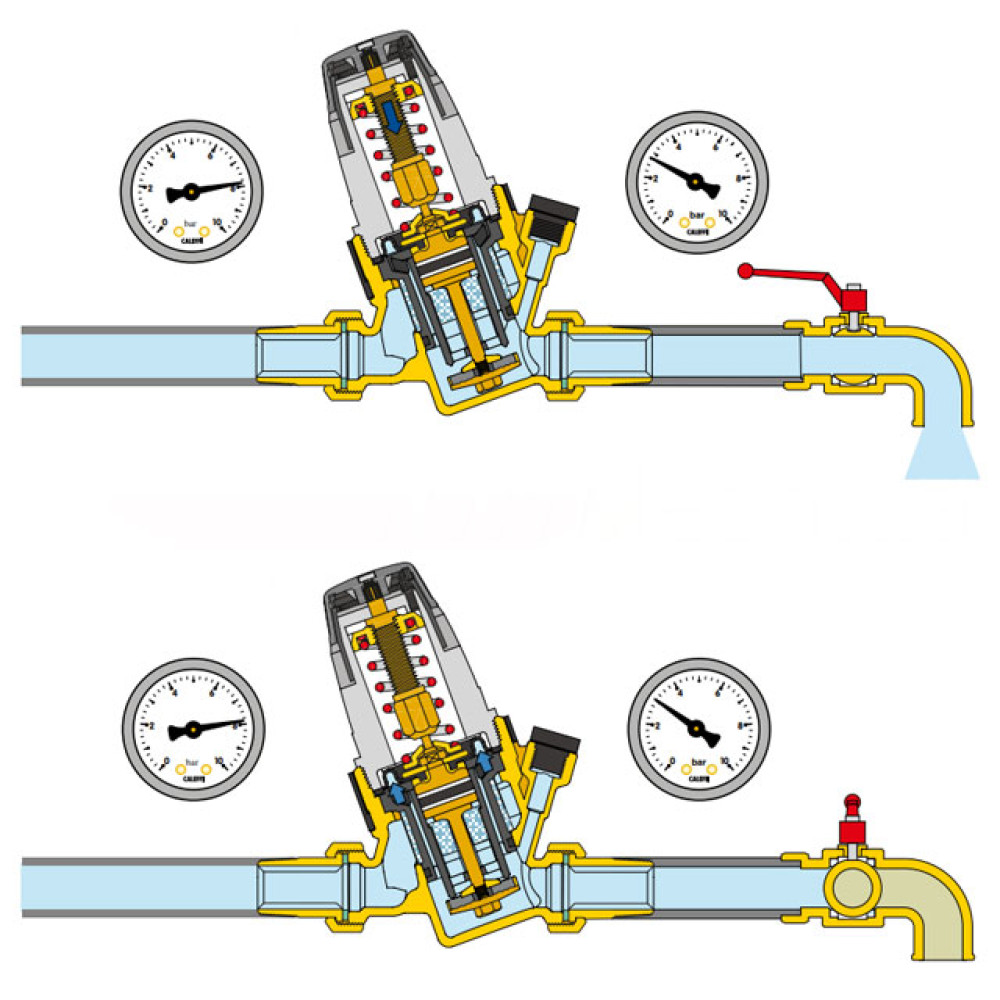

Режим роботи при водорозборі:
Коли вихідний отвір водорозбору відкривається на системі водопостачання, сила дії пружини стає більше сили мембрани; затвор рухається вниз, відкриваючи клапан для потоку води. Чим більше споживання води, тим нижче тиск під мембраною, що призводить до більшого потоку води через клапан.

Режим роботи без водорозбору:Технічна характеристика:

Матеріал корпусу: сплав з невымываемым цинком
Продуктивність: 2,27 м3 / год
Діаметр підключення: 3/4 "(DN20)
Діапазон тиску на виході: 1-6 бар
Максимальний тиск на вході: 16 атм
Максимальна робоча температура: 80 ° C
Гніздо під манометр: є
Виробник: Calleffi (Італія)
